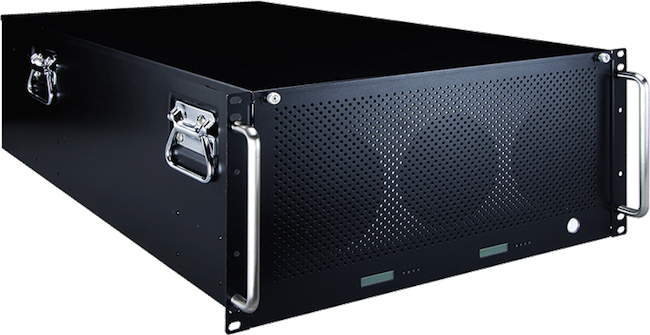

Le dernier chassis 48 baies rack 5U avec expansion SAS 12G est conçu pour exploiter la toute dernière génération de cartes contrôleur PCIe 3.0 RAID SAS 12G. Le NS390S intègre en standard la technologie SAS 12G avec support de 48 disques SAS/SATA 6G (catégorie serveur) au moyen d'une simple connexion très haut débit, jusqu'à 4,8 Go/s de bande passante, au moyen d'un câble HD mini-SAS. Mais ce n'est pas tout car il offre également deux connecteurs additionnels HD mini-SAS pour chainer en cascade des chassis additionnels NS385S ou NS390S afin de supporter jusqu'à 256 disques supplémentaires. La capacité d'extension est tout simplement incroyable.


Technologie DataBolt™ et alimentation innovante

Le chassis NS390S adopte des alimentations haute efficacité redondantes de 800W, et répartit la mise en rotation des 48 disques. En effet, le stockage répartit les disques en deux groupes, permettant ainsi aux disques d'être disponibles sans surcharge pour l'alimentation lorsque tous les disques sont mis en service.
Le chassis NS390S est équipé en standard de la technologie d'optimisation de bande passante LSI DataBolt™ qui permet de tirer avantage des vitesses du SAS 12G tout en utilisant des disques SAS/SATA 6G. Au moyen de la technologie DataBolt™, le stockage 5U avec 48 baies HDD procède à une aggrégation intelligente des données 6G et les transfère vers la machine hôte avec une vitesse 12G, offrant ainsi une amélioration de performances proche d'un facteur 2x.


Chassis avec gestion optimisée de l'espace et du stockage

Le chassis haute densité avec extension SAS 12G consomme le moins de place possible dans un rack 19" en rapport avec son énorme capacité de stockage.

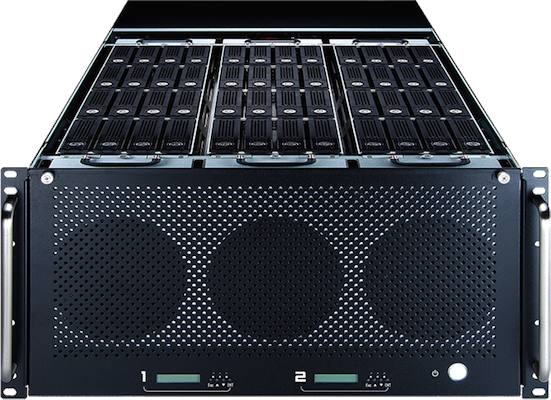

Chaque baie HDD possède sa propre alimentation avec témoins LED de fonctionnement, d'activité et de défaillance. De plus, le chassis dispose d'un écran LCD intégré pour une gestion complète de l'environnement, d'une configuration simplifiée et d'un système de coupure de l'alarme sonore. Enfin, le chassis dispose d'une surveillance active de tous les composants avec système d'alertes visuelles et auditives pour la ventilation, les alimentations et température.


Principales fonctionnalités

- Chassis haute densité au format rack 5U avec 48 baies
- Conception pour prise en charge jusqu'à 48 disques 3,5" SAS/SATA 6G/3G
- Expansion SAS 12G intégrée avec connexion via un seul câble mini-SAS HD (SFF8644)
- Supporte deux connecteurs mini-SAS HD pour extension de stockage
- Support maximal de 256 disques SAS via extension de stockage
- Ecran LCD intégré pour mise en service, coupure de l'alarme et configuration
- 8 gros ventilateurs de 120 x 120 x 25mm pour un refroidissement optimal
- Clé individuelle de verrouillage pour chaque baie de disque
- Témoins LED pour chaque disque avec alimentation, activité et défaillance


Caractéristiques techniques détaillées

- Interface: mini-SAS HD (SFF8644) débit de données jusqu'à 4,8 Go/s
- Interface des disques durs: SAS/SATA (6G/3G)
- Nombre de disques: jusqu'à 48 (disques 3,5" vendus séparément)
- Extension SAS: Expander SAS 12G intégré
- Connecteurs d'extension: 2 connecteurs mini-SAS HD (SFF8644) pour extension de stockage

Afficheurs LED du chassis:

- Témoin d'alimentation: vert
- Témoin d'activité: vert clignotant, communication entre chassis et carte hôte
- Témoin de défaillance: rouge

Afficheurs LED des baies HDD:

- Indicateur de mise sous tension: blanc
- Indicateur d'accès disque: bleu clignotant
- Indicateur de disque en échec: rouge

- Matériaux: métal de haute qualité

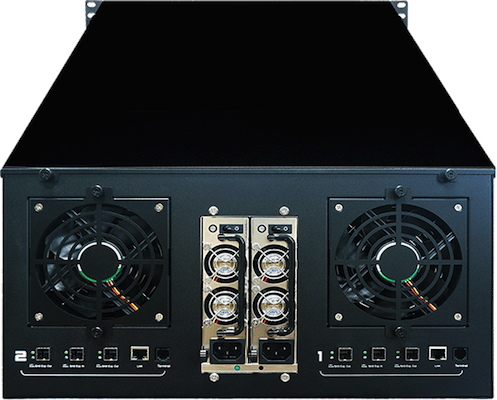

Alimentation:

- Redondante 800W (haute efficacité 80 Plus)
- Entrée: 90-230 VAC/50-60 Hz
- Sortie: +5V et +12V

- Dimensions: 790 x 440 x 220 mm (prof x larg x hauteur)
- Ventilation: 8 ventilateurs grande taille 12 x 12 x 2,5 cm
- Configuration requise: indépendant du système d'exploitation
- Température d'exploitation: 5° jusqu'à 40°C
- Température de stockage: -10° jusqu'à 50°C
- Humidité relative: 20 jusqu'à 80% (en l'absence de condensation)

Contenu de l'emballage:

- 1 chassis rack 5U
- 48 baies HDD
- 1 guide utilisateur sur CD
- Vis de montage HDD (x 192)
- Clés de sécurité des baies HDD (x 2)
- 2 câbles d'alimentation
