Sonnet Echo III Rackmount

Chassis d'extension Rack 2U Thunderbolt 3 pour trois cartes PCIe 3.0 pleine longueur - ECHO-3R-TB3
1 445,97 € HT (1 735,16 € TTC)

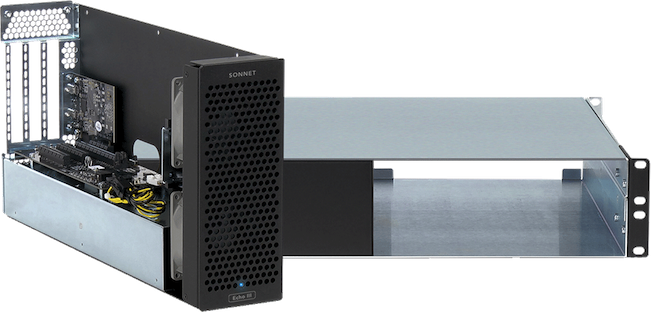

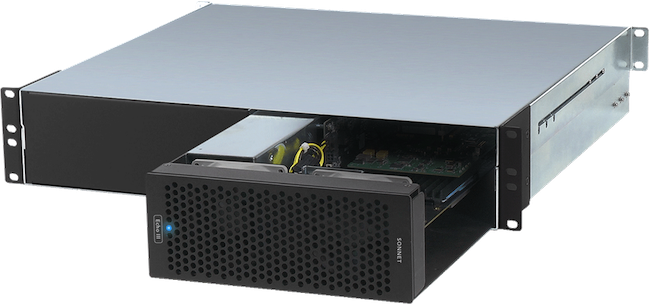

Les utilisateurs professionnels qui travaillent dans les secteurs créatifs ne peuvent pas se contenter de la puissance de calcul proposée par l'ordinateur seulement. Bien que ces ordinateurs proposent des ports haut débit Thunderbolt 3, ils n'offrent cependant aucune extension possible PCIe pour l'ajout de cartes d'entrées/sorties audio/vidéo, de cartes de traitement de données ou de cartes d'interfaces pour les réseaux et stockage ultra rapides. Sonnet propose la solution avec le modèle Echo III Rackmount, un chassis d'extension professionnel Thunderbolt 3 pour cartes PCIe qui autorise l'installation de 3 cartes PCIe pleine longueur.

Echo III Rackmount prend en charge la majorité des cartes PCIe 1.1/2.0/3.0 disponibles (à l'exception des cartes graphiques), y compris les cartes d'acquisition vidéo, les cartes accélératrices Audio DSP, les cartes SATA/SAS 6G ou 12G, les cartes Ethernet 10Gb, 25Gb, les cartes avec stockage flash parmi tant d'autres.

Vous pensez à une carte en particulier et vous n'êtes pas sur de sa compatibilité ? Sonnet maintient à jour une liste exhaustive des cartes compatibles avec la technologie Thunderbolt, classées par contraintes de format et d'alimentation.

- Consulter la liste des cartes PCIe compatibles.

Certifié pour Avid Pro Tools

Au moyen d'un simple switch, le chassis d'extension PCIe Echo III Desktop est immédiatement optimisé pour prendre en charge jusqu'à 3 cartes PCIe ProTools | HDX sans accessoire supplémentaire. Ce chassis a été testé et certifié par l'entité Avid Audio pour le logiciel Avid Pro Tools HD 2020, les cartes Avid Pro Tools HDX et HD Native.


Equipé de ventilateurs Noctua, le chassis Echo III Rackmount est conçu pour fonctionner dans un silence de cathédrale, parfaitement adapté pour les environnements les plus stricts en la matière. Mesuré à 17,1 dBA (en dessous du plafond de 20 dBA requis pour utilisation des les studios d'enregistrement), les ventilateurs répartissent leur spectre de bruit afin de minimiser l'impact à n'importe quelle fréquence. Afin de garantir des niveaux de bruit parfaitement négligeables, les ventilateurs sont asservis à la température, avec accélération ou ralentissement tout en douceur en fonction des besoins. D'autre part, le chassis a été développé afin d'optimiser le flux d'air entre les cartes installées pour un refroidissement le plus efficace possible.


Spécifications techniques détaillées

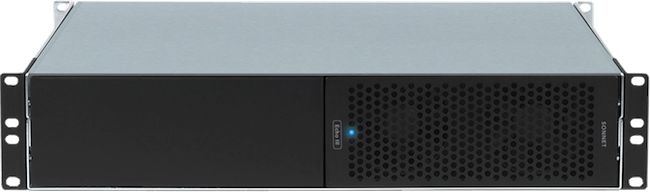

- Facteur de forme : Chassis format Rack 2U
- Interface : 2 ports Thunderbolt 3 (USB-C)
- Connecteur interne : connecteur 6 broches d'alimentation PCIe (fournit jusqu'à 75W pour les cartes PCIe qui ont besoin d'une alimentation supplémentaire).
- Connecteurs externes : 2 ports Thunderbolt 3; 1 port alimentation 12V.

Connecteurs PCIe (vue arrière de gauche à droite 1) :

- Un slot 16x mécanique (8x électrique) PCIe 3.0
- Un slot 8x mécanique (8x électrique) PCIe 3.0
- Un slot 8x mécanique (4x électrique) PCIe 3.0

Cartes PCIe supportées :

- Une carte pleine longueur, pleine hauteur, double épaisseur et une carte simple épaisseur
ou
- Trois cartes pleine longueur, pleine hauteur, simple épaisseur

Informations générales :

- Alimentation : universelle 400W, 115-230 AC, 50-60Hz(8)
- Température de fonctionnement : 0°C jusqu'à 35°C
- Dimensions : 48,3 x 41,9 x 9,1 cm
- Poids : 10,5 Kg
- Conformités : RoHS 3, IEC62368-1 et IEC62368-2
- Garantie : 2 ans

Compatibilité Mac :

- Mac avec port Thunderbolt 3 (USB-C)
- Mac avec port Thunderbolt 2 et un adaptateur Apple Thunderbolt 3 vers 2
- mac OS 10.12.6 ou supérieur
- Compatible avec macOS Big Sur 11

Compatibilité Windows :

- PC avec port Thunderbolt 3 (USB-C)
- Windows 10 (version 64 bits 1809 ou supérieur, consulter la note technique Windows spécifique/a>).
- Les ordinateurs Windows requièrent les toutes dernières versions de BIOS et drivers Thunderbolt afin de prendre en charge ce produit. Veuillez consulter le fabricant de votre ordinateur (carte mère) pour des informations supplémentaires.

Compatibilité Linux :

- Ordinateur Linux avec port Thunderbolt 3 (USB-C)
- Noyau Linux 5.0+


Contenu du produit :

- Chassis Echo III Rackmount
- Câble d'alimentation
- Câble Thunderbolt 3 (40 Gbits) de 0,7m
- Connecteur de verrouillage de câble ThunderLok 3(2)
- Documentation


Notes techniques

(1) Lorsqu'il est configuré en mode compatibilité HDX, les solts PCIe fonctionnent en version PCIe 2.0 et la bande passante du chassis est donc limitée à 1750 Mo/s.

(2) ThunderLok 3 est compatible uniquement avec les câbles Sonnet 0,5m et 0,7m. Les câbles Sonnet Thunderbolt 3 de 1m et 2m requièrent le connecteur ThunderLok 3L.

(3) Bien que le Echo III Rackmount propose un interface Thunderbolt 3 à 40 Gbits, certains ordinateurs avec Thunderbolt 3 intègrent une implémentation de Thunderbolt 3 qui limite les performances à 20 Gbits.

(4) La performance intégrale requiert l'utilisation du câble fourni 0,7m (40 Gbits) ou tout autre câble Thunderbolt 3 certifié. Vérifiez bien la présence du logo Thunderbolt suivi du chiffre 3 sur chaque extrémité de câble afin de bien les identifier.

(5) Le deuxième port Thunderbolt 3 prend en charge les périphériques Thunderbolt et Thunderbolt 2 sur les Mac qui utilisent l'adaptateur Apple Thunderbolt 3 (USB-C) vers Thunderbolt 2 (vendu séparément).

(6) Le deuxième port Thunderbolt 3 prend en charge les périphériques USB 3.2 Gen 1 (5 Gbits) ou Gen 2 (10 Gbits) avec les câbles ou adaptateurs appropriés vendus séparément.

(7) Dans le cas d'utilisation avec un port Thunderbolt à 40 Gbits, tous les ordinateurs Thunderbolt 3 prennent en charge un moniteur 4K en transparence sur le deuxième port Thunderbolt sans aucun impact sur la performance. L'utilisation de deux moniteurs 4K ou un seul moniteur 5K réduit la performance et la bande passante disponibles pour les cartes PCIe installées dans le chassis. L'utilisation de deux moniteurs requiert 4K un adaptateur Thunderbolt 3 vers deux ports DisplayPort.

(8) L'alimentation peut fonctionner avec une tension aussi faible que 90VAC, avec un facteur de réduction du courant de sortie de 400W @ 115VAC jusqu'à 320W @ 90VAC.
