Convertisseur vidéo

Teranex Mini - SDI to DisplayPort 8K HDR

Complément idéal de la DeckLink 8K Pro pour visionner en 5K/6K/8K (avec calibration) - CONVN8TRM/AA/SDIDP
1 097,10 € HT (1 316,52 € TTC)
au lieu de 1 219,00 € HT (1 462,80 € TTC)

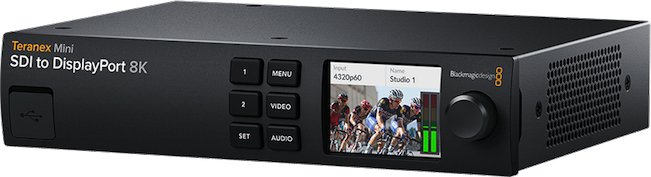

Le Teranex Mini 8K HDR est une solution de monitoring 8K avancée pour les télévisions grand écran, les vidéoprojecteurs et les moniteurs DisplayPort. Contrairement aux convertisseurs standard, le Teranex Mini 8K HDR est compatible avec les sondes de calibrage tierces pour aligner avec précision les écrans connectés afin d’afficher des couleurs fidèles. Il est possible d’afficher 2 scopes à l’écran parmi forme d’onde, parade, vecteurscope et histogramme.

Le Teranex Mini SDI to DisplayPort 8K HDR supporte également les derniers moniteurs DisplayPort 8K. Vous disposez aussi d’un élégant boîtier doté d’un écran LCD couleur pour le monitoring et le contrôle des paramètres.


Monitoring 8K avancé

Le Teranex Mini 8K HDR a été conçu pour la diffusion, la production en direct ou la réalisation de longs-métrages, qui nécessitent un monitoring SDI couleur précis. Il est idéal pour le monitoring de l’étalonnage sur DaVinci Resolve. Vous pouvez décharger le traitement CPU et GPU car les deux modèles génèrent les LUTs 3D et les scopes pour vous, ce qui est important pour les formats 8K lourds.

Lorsque vous utilisez un Apple Pro Display XDR avec le Teranex SDI to DisplayPort 8K HDR, vous pouvez même sélectionner le profil de couleurs du moniteur afin qu’il coïncide avec l’espace colorimétrique et le gamma de l’entrée SDI pour un étalonnage précis.


Conçu pour la diffusion et la post‑production

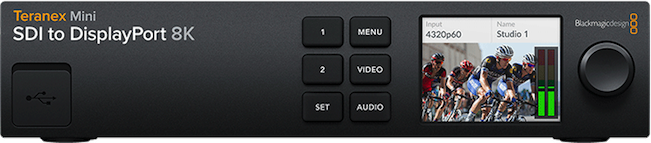

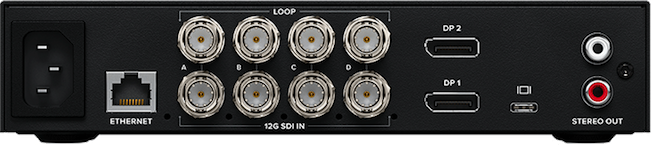

Le design innovant des Teranex est beaucoup plus pratique que celui des convertisseurs standard, car ils peuvent être montés sur rack. Son panneau avant, aussi élégant lorsqu’il est posé sur un bureau, comprend des boutons et un écran couleur pour un monitoring vidéo comprenant les vumètres, et la norme vidéo. La face arrière comprend une connectique 12G-SDI Quad Link pour les formats HD, Ultra HD et jusqu’à 8K.

Le Teranex Mini SDI to DisplayPort 8K HDR offre une connexion de type USB-C pour les moniteurs tels que l’Apple Pro Display XDR, et 2 connexions DisplayPort pour les écrans d’ordinateur standard. La mise à l’échelle intégrée fait correspondre la norme de l’entrée vidéo à la résolution native du moniteur DisplayPort connecté. Le mode pixel par pixel permet quant à lui d’afficher le contenu HD ou 4K sans redimensionnement. De plus, il offre la down-conversion pour utiliser des sources 8K sur des télévisions et des moniteurs Ultra HD ou HD. Il est même possible de convertir automatiquement entre le 2SI et le Square Division. Vous disposez également d’une alimentation AC, d’une sortie audio HiFi analogique et d’un port USB sur le panneau avant pour connecter une sonde de calibrage d’écran.


Prise en charge du HDR

Le Teranex Mini 8K HDR est parfait pour les workflows HDR. Il suffit de connecter un écran HDMI ou un moniteur DisplayPort pour obtenir un monitoring SDI HDR. Les formats de métadonnées statiques PQ et Hybrid Log Gamma (HLG) dans l’identificateur de charge utile sont traités selon les normes ST2108-1, ST2084 et ST425. Les modèles Teranex Mini 8K HDR prennent en charge le ST425, qui définit 2 nouveaux bits dans l’identificateur de charge utile pour indiquer les caractéristiques de transfert du SDR, HLG ou PQ. De plus, la norme ST2108‑1 définit la façon de transporter les métadonnées HDR statiques ou dynamiques via SDI. Le convertisseur supporte en outre le ST2082‑10 pour le 12G‑SDI et le ST425 pour les sources 3G‑SDI. Les espaces colorimétriques Rec.2020 et Rec.709 ainsi que l’intégralité du format DCI‑P3 sont également pris en charge.


LUTs 3D à 33 points avancées

Le Teranex Mini SDI to DisplayPort 8K HDR comprend les mêmes LUTs 3D à 33 points de qualité que celles utilisées dans l’industrie du cinéma. Les LUTs 3D sont idéales pour recréer le rendu de la pellicule, ou pour compenser la colorimétrie de l’écran connecté. Il est même possible de calibrer l’écran connecté en branchant une sonde de calibrage USB tierce. Le Teranex Mini 8K HDR analysera le moniteur et générera une LUT 3D pour corriger les différences de couleur entre les écrans. Deux LUTs 3D indépendantes peuvent être chargées et vous pouvez sélectionner l’une d’entre elles pour le panneau avant. De plus, comme les LUTs 3D utilisent des formats de fichier standard, il est possible de charger les LUTs générées par des logiciels tels que DaVinci Resolve.


Calibrage du moniteur intégré

Il est toujours difficile de savoir si le moniteur affiche correctement les couleurs, car chaque écran est un peu différent, même lorsqu’ils sont du même modèle. Le Teranex Mini 8K HDR résout ce problème, car il prend en charge les sondes de calibrage USB tierces pour aligner automatiquement les moniteurs compatibles. Les sondes SpectraCal C6, X‑Rite i1 Display Pro et Klein K10‑A sont supportées et se branchent à l’avant du convertisseur. Commencez simplement par vous rendre dans le menu de calibrage afin d’obtenir des repères pour régler la luminosité et le contraste de l’écran avant que le processus de calibrage ne commence. Le convertisseur fera ensuite tout le travail et générera automatiquement des mires sur le moniteur durant le processus de calibrage.


Préparez-vous au futur en 8K

La 8K est idéale pour la signalétique numérique, car vous pouvez choisir d’afficher un clip sur un seul écran 8K, sur 4 écrans Ultra HD séparés ou même sur 16 écrans HD installés sur un mur, à l'aide d'un convertisseur supplémentaire. Les studios hollywoodiens associent très souvent DaVinci Resolve à un DeckLink 8K Pro. Le Teranex Mini SDI to DisplayPort 8K HDR a été spécialement conçu pour supporter les derniers moniteurs, tels que l’Apple Pro Display XDR. Le Teranex Mini 8K HDR est compatible avec de nombreux téléviseurs et moniteurs. Cependant, les moniteurs restent une meilleure option pour un rendu optimal, car ils offrent un traitement des images stable et garantissent la fidélité des couleurs après le calibrage.


Spécifications techniques détaillées

Connexions

Entrées vidéo SDI:

- 4 x commutation automatique entre 12G‑SDI HD/2K/4K/8K.
- 12G-SDI Quad Link uniquement pour la 8K.

Sorties vidéo SDI:

- 4 x sorties en boucle 12G‑SDI.

Sorties vidéo HDMI:

- 2 x connecteurs DisplayPort de taille standard.
- Usage simple pour la vidéo 4K et usage double pour les vidéos 8K non-compressées.
- 1 x connecteur USB-C DisplayPort.

Sorties audio analogiques:

- 2 canaux audio analogiques via les connecteurs RCA.

Prise en charge de l'audio intégré:

- 16 canaux d’audio intégré sur toutes les sorties en boucle SDI et 8 canaux sur les sorties DisplayPort.

Prise en charge de multiples débits de données:

- 1.5G, 3G, 6G, 12G, 2SI Dual Link 12G‑SDI, 2SI Quad Link 12G‑SDI, Square Division Quad Link 12G‑SDI.

Mises à jour et configuration:

- USB-C ou Ethernet
- Synchronisation: Oui

Normes

Normes vidéo SD:

- Aucune

Normes vidéo HD:

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo 2K:

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI 2Kp59.94 DCI, 2Kp60 DCI
- 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Normes vidéo 4K DCI:

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Normes vidéo 8K:

- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
- Commutation automatique entre 2SI et Square Division.

Normes vidéo 8K DCI:

- 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI
- Commutation automatique entre 2SI et Square Division.

Conformité aux normes SDI:

- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10.

Débits vidéo SDI:

- Les connexions vidéo SDI sont commutables entre le 1.5G SDI, le 3G‑SDI haute définition de niveau A et B, le 6G‑SDI et le 12G‑SDI.

Échantillonnage vidéo SDI:

- 4:2:2 et 4:4:4

Échantillonnage audio SDI:

- Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.

Précision des couleurs SDI:

- 4:2:2 et 4:4:4

Espace colorimétrique SDI:

- YUV et RGB.

Normes vidéo de la sortie DisplayPort

Normes vidéo SD:

- Aucune

Normes vidéo HD:

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Normes d’affichage 5K et 6K:

- En fonction de l'EDID du moniteur DisplayPort.

Normes vidéo 8K:

- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60

Espace colorimétrique DisplayPort:

- REC 709, REC 2020

Précision des couleurs DisplayPort:

- YUV 4:2:2 et RGB 4:4:4 en HD, 2K, 4K et 8K. Les LUTs à 33 points peuvent être chargées via le Teranex Utility ou la LUT de calibrage générée par le test de la sonde de calibrage.

Scopes

Scopes:

- Forme d'onde, parade RGB/YUV, vecteurscope, histogramme.

Modes d’affichage:

- Affichage de deux scopes sur l’image avec contrôle de l’opacité.
- Forme d’onde et parade avec graticules standard et HDR.

HDR

- La sortie peut être réglée sur SDR, HLG ou PQ.

Logiciel

Contrôle par logiciel:

- Mise à jour logicielle pour macOS™ et Windows™ via USB-C ou Ethernet.

Mise à jour du logiciel interne:

- Via application de mise à jour fournie.

Systèmes d'exploitation

- Mac 10.15 Catalina
- Mac 10.14 Mojave ou une version ultérieure
- Windows 10 64 bits

Contrôle des paramètres

Contrôle des paramètres:

- 6 boutons et molette pour le contrôle des menus et des paramètres, écran LCD couleur 2,2 pouces.

Alimentation requise

Alimentation:

- 1 x alimentation universelle AC intégrée avec entrée IEC C14. Câble IEC requis. Entrée AC 100 - 240V.

Consommation d'énergie:

- 35 Watts

Plage de tension opérationnelle:

- AC 100 - 240V

Spécifications environnementales

- Dimensions: 210 x 44 x 176 mm
- Poids de 1,2 Kg
- Température d'utilisation: 0° à 40°C
- Température de stockage: -20° à 60°C
- Humidité relative: 0% à 90% sans condensation

Contenu de l'emballage

- Teranex Mini SDI to DisplayPort 8K HDR
- Logiciel et manuel sur carte SD
- Garantie fabricant limitée à 1 an
