Convertisseur vidéo

Teranex Mini - SDI to HDMI 8K HDR

Complément idéal de la DeckLink 8K Pro pour visionner en 8K (avec calibration) - CONVN8TRM/AA/SDIH
1097,1 € 1 219,00 € H.T

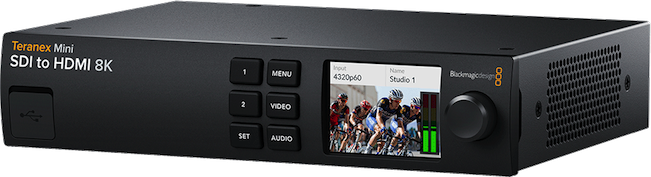

Le Teranex Mini SDI to HDMI 8K HDR est une solution de monitoring 8K de pointe pour les télévisions grand écran et les projecteurs vidéo. Contrairement aux convertisseurs standard, le Teranex Mini est compatible avec les sondes de calibration tierces pour aligner avec précision les écrans connectés afin d’afficher des couleurs fidèles.

Vous pouvez choisir d’afficher 2 scopes à l’écran parmi forme d’onde, parade, vecteurscope et histogramme. Le Teranex Mini SDI to HDMI 8K HDR est parfait pour les studios de cinéma et pour les diffuseurs qui ont besoin d’un monitoring des couleurs professionnel à la fois précis et abordable. Vous disposez aussi d’un élégant boîtier doté d’un écran LCD couleur pour le monitoring et le contrôle des paramètres.


Monitoring 8K calibré de pointe

Le Teranex Mini SDI to HDMI 8K HDR a été conçu pour la diffusion, la production en direct ou la réalisation de longs-métrages, qui nécessitent un monitoring SDI couleur précis. Il est idéal pour le monitoring de l’étalonnage sur DaVinci Resolve. Vous pouvez décharger le traitement CPU et GPU car le Teranex Mini SDI to HDMI 8K HDR génère les LUTs 3D et les scopes pour vous, ce qui est important pour les formats 8K lourds.

Le Teranex Mini SDI to HDMI 8K HDR est également parfait pour utiliser des télévisions grand écran et afficher le multi view des mélangeurs, comme l’ATEM Constellation 8K. Chaque fenêtre est ainsi suffisamment grande pour vérifier la mise au point. Vous pouvez même afficher quatre écrans pour créer de grands murs d'images à partir de plusieurs moniteurs. Imaginez disposer de murs d’images 8K géants pour les concerts et les salles de spectacle.


Prise en charge du HDR

Le Teranex Mini SDI to HDMI 8K répond à toutes les exigences des workflows HDR. Il suffit de connecter un écran HDMI pour obtenir un monitoring SDI HDR. Les formats de métadonnées statiques PQ et Hybrid Log Gamma (HLG) dans l’identificateur de charge utile sont traités selon les normes ST2108-1, ST2084 et ST425.

Le Teranex Mini SDI to HDMI 8K HDR prend en charge le ST425, qui définit 2 nouveaux bits dans l’identificateur de charge utile pour indiquer les caractéristiques de transfert du SDR, HLG ou PQ. De plus, la norme ST2108-1 définit la façon de transporter les métadonnées HDR statiques ou dynamiques via SDI.

Le convertisseur supporte en outre le ST2082-10 pour le 12G-SDI et le ST425 pour les sources 3G-SDI. Les espaces colorimétriques Rec.2020 et Rec.709 ainsi que l’intégralité du format DCI-P3 sont également pris en charge.


Scopes en temps réel intégrés

Le Teranex Mini SDI to HDMI 8K HDR intègre 2 scopes à l’écran indépendants afin de faciliter la conformité avec les normes broadcast pour les travaux haut de gamme. Les scopes sont superposés à l’écran, vous pouvez donc personnaliser leur position, leur taille et leur opacité. Faites votre choix entre une gamme de scopes, dont la forme d’onde qui affiche les niveaux de luminance du signal d’entrée.

Le vecteurscope vous permet de voir l’intensité des couleurs à un niveau de référence SDI de 100 %. Vous disposez également des affichages RGB et YUV Parade, qui sont parfaits pour la correction colorimétrique et pour vérifier les couleurs illégales.

L’histogramme permet quant à lui de visualiser la distribution des hautes et des basses lumières dans les images, mais aussi de repérer les zones écrêtées.


Calibration du moniteur intégré

Il est toujours difficile de savoir si le moniteur affiche correctement les couleurs, car chaque écran est un peu différent, même lorsqu’ils sont du même modèle. Le Teranex Mini SDI to HDMI 8K HDR résout ce problème, car il prend en charge les sondes de calibrage USB tierces pour aligner automatiquement le moniteur.

Les sondes SpectraCal C6, X-Rite i1 Display Pro et Klein K10-A sont supportées et se branchent à l’avant du convertisseur. Commencez simplement par vous rendre dans le menu de calibrationafin d’obtenir des repères pour régler la luminosité et le contraste de l’écran avant que le processus de calibration ne commence. Le convertisseur fera ensuite tout le travail et générera automatiquement des mires sur le moniteur durant le processus de calibration.


Down-conversion HDMI automatique

Bien que le Teranex Mini SDI to HDMI 8K HDR intègre une connectique 12G-SDI Quad Link pour travailler en 8K pleine résolution, il peut également basculer en HD, Ultra HD 2K DCI et 4K DCI si nécessaire. Vous pouvez donc l’utiliser pour bien d’autres formats que la 8K.

Lorsqu’un projecteur vidéo, une télévision ou un moniteur HDMI est connecté, le Teranex Mini SDI to HDMI 8K HDR communique avec l’écran via EDID. Si le moniteur ne peut pas prendre en charge la résolution, il la down-convertira automatiquement pour l’écran. Ainsi, vous pouvez utiliser un écran HD ou Ultra HD pour la 8K, ou un écran HD pour l’Ultra HD. Vous aurez ainsi toujours des images sur votre écran, peu importe la norme SDI.


Spécifications techniques détaillées

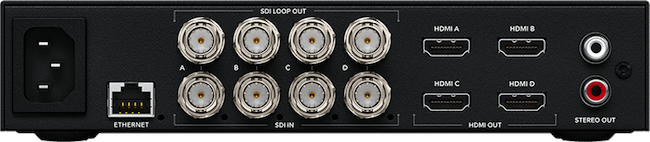

Connexions

Entrées vidéo SDI:

- 4 x commutation automatique entre 12G‑SDI HD/2K/4K/8K.

Sorties vidéo SDI:

- 4 x sorties en boucle 12G‑SDI.

Sorties vidéo HDMI:

- 4 x connecteurs HDMI 2.0 de type A avec prise en charge de la HD, UHD et 4K en Single Link ou du 4320p60 en Quad Link.

Sorties audio analogiques:

- 2 canaux audio analogiques via les connecteurs RCA.

Sorties audio numériques:

- 16 canaux d’audio intégré sur toutes les sorties en boucle SDI et 8 canaux sur les sorties HDMI.

Prise en charge de l'audio intégré:

- 8 canaux intégrés à l’HDMI.

Prise en charge de multiples débits de données:

- 1.5G, 3G, 6G, 12G, 2SI Dual Link 12G‑SDI, 2SI Quad Link 12G‑SDI, Square Division Quad Link 12G‑SDI.

Mises à jour et configuration:

- USB-C ou Ethernet
- Synchronisation: Oui

Normes

Normes vidéo SD:

- Aucune

Normes vidéo HD:

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo 2K:

- 2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI 2Kp59.94 DCI, 2Kp60 DCI
- 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Normes vidéo 4K DCI:

- 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

Normes vidéo 8K:

- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60
- Commutation automatique entre 2SI et Square Division.

Normes vidéo 8K DCI:

- 8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI
- Commutation automatique entre 2SI et Square Division.

Conformité aux normes SDI:

- SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10

Débits vidéo SDI:

- Les connexions vidéo SDI sont commutables entre le 1.5G SDI, le 3G‑SDI haute définition de niveau A et B, le 6G‑SDI et le 12G‑SDI.

Échantillonnage vidéo SDI:

- 4:2:2 et 4:4:4

Échantillonnage audio SDI:

- Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24-bits.

Précision des couleurs SDI:

- 4:2:2 et 4:4:4

Espace colorimétrique SDI:

- YUV et RGB.

Normes vidéo de la sortie HDMI

Normes vidéo SD:

- Aucune

Normes vidéo HD:

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Normes vidéo 8K:

- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60

Espace colorimétrique HDMI:

- REC 709, REC 2020

Précision des couleurs HDMI:

- YUV 4:2:2 et RGB 4:4:4 en HD, 2K, 4K et 8K. Les LUTs à 33 points peuvent être chargées via le Teranex Utility ou la LUT de calibrage générée par le test de la sonde de calibrage.

Scopes

Scopes:

- Forme d'onde, parade RGB/YUV, vecteurscope, histogramme.

Modes d’affichage:

- Affichage de deux scopes sur l’image avec contrôle de l’opacité. Forme d’onde et parade avec graticules standard et HDR.

Logiciel

Contrôle par logiciel:

- Mise à jour logicielle pour Mac OS X™ et Windows™ via USB-C ou Ethernet.

Mise à jour du logiciel interne:

- Via application de mise à jour fournie.

Systèmes d'exploitation

- Mac 10.13 High Sierra,
- Mac 10.14 Mojave ou une version ultérieure.
- Windows 8.1 ou Windows 10.

Contrôle des paramètres

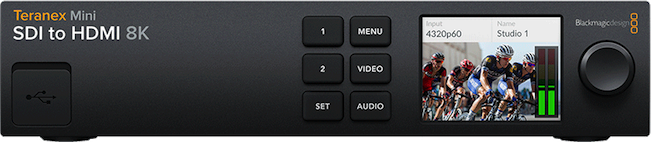

Contrôle des paramètres:

- 6 boutons et molette pour le contrôle des menus et des paramètres, écran LCD couleur 2,2 pouces.

Alimentation requise

Alimentation:

- 1 x alimentation universelle AC intégrée avec entrée IEC C14. Câble IEC requis. Entrée AC 100 - 240V.

Consommation d'énergie:

- 25 Watts

Plage de tension opérationnelle:

- AC 100 - 240V

Spécifications environnementales

- Dimensions: 210 x 44 x 176 mm
- Poids de 1,2 Kg
- Température d'utilisation: 0° à 40°C
- Température de stockage: -20° à 60°C
- Humidité relative: 0% à 90% sans condensation

Contenu de l'emballage

- Teranex Mini SDI to HDMI 8K HDR
- Logiciel et manuel sur carte SD
- Garantie fabricant limitée à 1 an
