Le SmartScope Duo 4K est un double moniteur présenté sous forme d’un rack, ce qui vous permet de réaliser du monitoring à forme d’onde précis pour la diffusion sur 2 écrans LCD larges de 8 pouces acceptant n’importe quelle source vidéo SD, HD et Ultra HD. Le SmartScope Duo 4K est à présent disponible et il succède au SmartScope Duo.

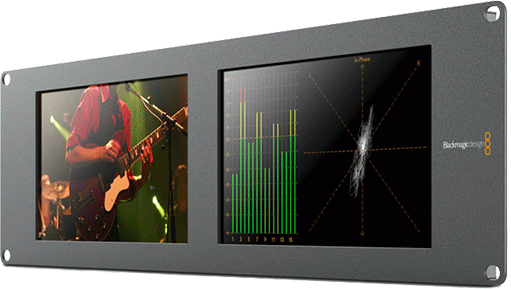

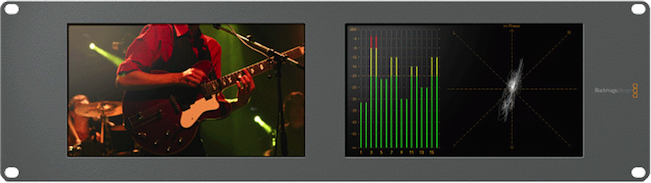

Le SmartScope Duo 4K comprend deux écrans LCD indépendants large de 8 pouces chacun montés dans un seul rack compact de moins d’un pouce d’épaisseur. Le SmartScope Duo 4K inclut un traitement de l’image puissant permettant à chacun des deux écrans d’être sélectionné indépendamment entre le monitoring vidéo et le monitoring en forme d’onde pour n’importe quelle source vidéo SD, HD ou Ultra HD. 7 types d’affichage en formes d’onde sont disponibles : forme d’onde, vectorscope, parade RGB, parade YUV, histogramme et audio scope avec 16 canaux d’audio SDI et vu-mètre audio.

Le SmartScope Duo 4K est la solution idéale pour le contrôle vidéo général car il prend en charge virtuellement tous les standards vidéo via ses entrées 6G-SDI. Tous les écrans peuvent être ajustés à distance via le réseau Ethernet de l’utilisateur. Le SmartScope Duo 4K peut être installé sur des équipements rack pour un monitoring local en post-production, ou, pour les murs d’écrans de contrôle dans les studios de production ou pour le contrôle et le monitoring des caméras pour les mélangeurs de production !

L’un des obstacles majeurs rencontrés lors de l’installation de plusieurs moniteurs est d’obtenir des paramètres de couleurs identiques sur tous les moniteurs. Le SmartScope Duo 4K élimine ce problème en vous permettant de vous connecter au réseau Ethernet en utilisant le logiciel inclus compatible avec Mac et Windows pour ajuster tous vos moniteurs de manière centralisée. Cet utilitaire permet aussi aux utilisateurs de choisir entre le monitoring vidéo ou différents types d’affichages des scopes.

Le SmartScope Duo 4K comporte de plus des fonctions Tally, parfait pour la diffusion en live. Contrairement à une simple lumière tally, le SmartScope Duo 4K comporte des bordures tally indépendantes qui peuvent être affichées en rouge, vert ou bleu. Chaque écran comporte un tally indépendant dans ces trois couleurs. Les utilisateurs peuvent diffuser davantage d’informations qu’un simple statut à l’antenne. Le tally se connecte via un connecteur pin parallèle à l’arrière du SmartScope Duo 4K et offre une compatibilité de fermeture de contact total avec tous les mélangeurs et systèmes d’automatisation.


Spécifications techniques détaillées

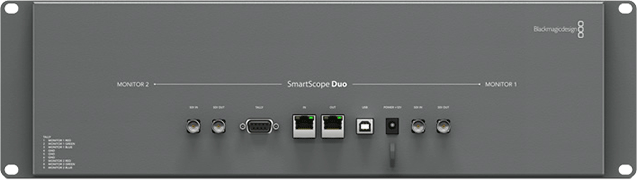

Connexions

- Entrée vidéo SDI: commute automatiquement entre SD, HD et 6G-SDI. Sortie en transparence resynchronisée
- Sortie vidéo SDI: 1 x 10 bits en transparence, commutable SD, HD et 6G-SDI
- Entrée audio SDI: 16 canaux incorporés en SD et HD
- Sortie audio SDI: 16 canaux incorporés en SD et HD
- Support formats multiples: SDI définition standard, SDI haute définition et 6G-SDI
- Tally: connecteur 9 broches

Standards

Support formats SD:

- 625/25 PAL, 525/29.97 NTSC

Support formats HD:

- 720p50, 720p59.94, 720p60
- 1080i50, 1080i59.94, 1080i60
- 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Support formats 2K:

- 2048x1080p/23.98, 2048x1080p/24, 2048x1080p/25
- 2048x1080PsF/23.98, 2048x1080PsF/24, 2048x1080PsF/25, 2048x1556PsF/23.98, 2048x1556PsF/24, 2048x1556PsF/25

Support formats 4K:

- 3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30

Conformité SDI:

- SMPTE 259M
- SMPTE 292M
- SMPTE 296M
- SMPTE 372M
- SMPTE 425M

- Echantillonnage audio: 48 kHz
- Echantillonnage vidéo: 4:2:2 et 4:4:4
- Précision couleur: 8 bits
- Espace colorimétrie: YUV et RGB
- Interface ordinateur: un port USB 2.0 pour les mises à jour et un port Ethernet pour la configuration
- Conversion d'espace colorimétrie: gérée par le matériel en temps réel

Instruments vidéo

- Formes d'onde Luminance
- Vecteurscope
- Parade RGB
- Parade YUV
- Histogramme
- Niveaux et phase audio

Logiciels

- Logiciels inclus: Utilitaire de configuration pour Mac et PC
- Mise à jour de programme interne: via logiciel de mise à jour
- Installation physique: 3U

Systèmes d'exploitation

- Mac OS X 10.7 ou supérieur
- Mac OS X 10.8 ou supérieur
- Windows 7 et Windows 8

Alimentation

- Alimentation: universelle 12V fournie avec adaptateurs de prise secteur internationales
- Consommation: inférieure à 20 watts
- Fonctionnement électrique: 12V à 15V

Spécifications complémentaires

- Dimensions: 133mm (hauteur) x 482mm (longueur)
- Température de fonctionnement: 0° jusqu'à 40°C
- Température de stockage: -20° jusqu'à 45°C
- Humidité relative: 0% jusqu'à 90% en l'absence de condensation
- Garantie de 12 mois par le fabricant
