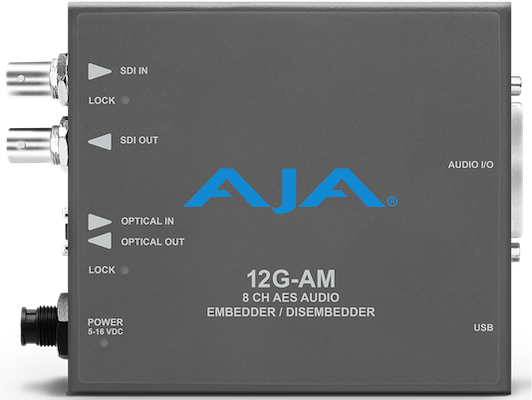

Le 12G-AM est un mini-convertisseur d'intégration/désintégration audio AES à 8 canaux prenant en charge l'entrée et la sortie 12G-SDI jusqu'à 4K/UltraHD. Les modèles fibre offrent des E/S fibre à liaison unique, y compris les options LC et ST.

Le désembeddage AES Audio est toujours fonctionnel, fournissant quatre sorties AES. L'intégration audio est sélectionnable par l'utilisateur, sur la base d'une paire de canaux, soit pour transmettre l'audio d'entrée 12G-SDI, soit pour intégrer l'audio AES d'entrée à partir du câble épanoui.

Le 12G-AM détecte et configure automatiquement la norme vidéo d'entrée.


Spécifications techniques

Formats vidéo :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- RGB et YCbCr, 4:4:4/4:2:2, 10 bits

Remarque : Dépend de la trame et de la fréquence d'images. Veuillez consulter les formats vidéo 12G-AM dans les documents et le manuel.

Entrée/video numérique :

- 1 x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
- Simple canal SD/HD/2K/UltraHD/4K
- Simple canal 3G-SDI Niveau A ou B DL, SMPTE 425

Sortie/video numérique :

- 1 x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
- Simple canal SD/HD/2K/UltraHD/4K
- Simple canal 3G-SDI Niveau A ou B DL, SMPTE 425

Egalisation de câble :

Avec du câble de type Belden 1694A coaxial :

- 12 Gbps, 65m
- 6 Gbps, 125m
- 3 Gbps, 190m
- 1.5 Gbps, 200m
- 270 Mbps, 405m

Délai du signal vidéo :

La sortie vidéo est une version retardée et resynchronisée de l'entrée vidéo, à la même fréquence d'images, etc. La sortie vidéo n'est pas définie lorsqu'il n'y a pas de signal en entrée.

Latence vidéo, temps mesuré entre l'entrée vidéo et le connecteur de sortie vidéo :

- 12G = 3.2 µsec
- 6G = 3.2 µsec
- 3G Niveau A = 3.2 µsec
- 3G Niveau B-DL = 6.3 µsec
- HD (1.5 Gb) = 6.3 µsec
- SD (270 Mb) = 17.2 µsec

Entrées/sorties audio :

- Audio AES PCM, 1 connecteur femelle D 25 broches sur convertisseur, entrée 8 canaux, sortie 8 canaux, sélectionnable par paires.

Câble breakout fourni avec 1x connecteur mâle D 25 broches :

- 4 x connecteurs épanouis d'entrée XLR femelle (AES3 110 ohm)
- 4 x connecteurs épanouis de sortie XLR femelle (AES3 110 ohm)

Format des données audio :

- AES3-2003

Audio intégré :

- SMPTE 272M (SD) : 20 bits, 48 kHz synchrone
- SMPTE 299M (3G/HD) : 24 bits, 48 kHz synchrone
- L'audio intégré entrant peut être transmis, supprimé ou remplacé
- Jusqu'à 16 canaux pris en charge

Latence audio du signal intégré :

Temps mesuré entre le connecteur d'entrée audio et le connecteur de sortie vidéo :

- 1500 µsec (SRC ON)
- 400 µsec (SRC OFF)

Latence audio du signal extrait :

Temps mesuré entre l'entrée vidéo et le connecteur de sortie audio :

- 210 µsec

Interface utilisateur :

- Commutateur DIP externe
- Port USB utilisé avec le logiciel Mini-Config pour configurer l'appareil via PC/Mac.

Informations d'environnement :

- Dimensions : 147,32 x 78,74 x 25,4 mm
- Poids : 0,3 Kg
- Alimentation : +5-16VDC, 10 watts, alimentation requise, inclue avec le produit.
- Température d'exploitation : 0 jusqu'à 40 degrés C
- Température de stockage sécurisée : -40 jusquà 60 degrés C
- Humidité relative d'exploitation : 10-90% sans condensation
- Altitude d'exploitation : <3,000 mètres
