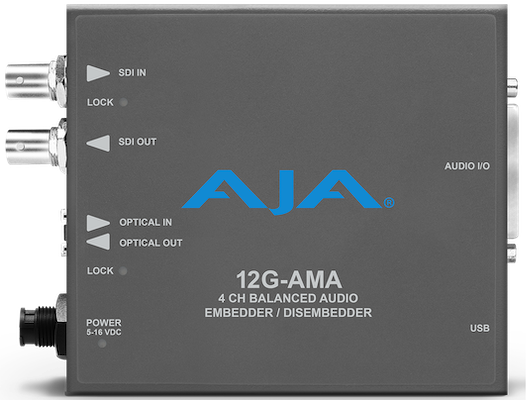

Le 12G-AMA est un mini-convertisseur d'intégration/désintégration audio analogique à 4 canaux prenant en charge l'entrée et la sortie 12G-SDI jusqu'à 4K/UltraHD. Les modèles fibre offrent des E/S fibre à liaison unique, y compris les options LC et ST.

La désintégration audio est toujours fonctionnelle, fournissant quatre sorties analogiques. L'intégration audio est sélectionnable par l'utilisateur, sur la base d'une paire de canaux, soit pour transmettre l'audio d'entrée 12G-SDI, soit pour intégrer l'audio analogique d'entrée à partir du câble épanoui.

Les niveaux audio analogiques sont sélectionnables. Le 12G-AMA détecte et configure automatiquement la norme vidéo d'entrée


Spécifications techniques

Formats vidéo :

- (4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- (HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920x1080i 50, 59.94, 60
- (HD) 1280x720p 50, 59.94, 60
- (SD) 625i 50
- (SD) 525i 59.94
- RGB et YCbCr, 4:4:4/4:2:2, 10 bits

Remarque : Dépend de la trame et de la fréquence d'images. Veuillez consulter les formats vidéo 12G-AMA dans les documentations et le manuel utilisateur.

Entrée/video numérique :

- 1 x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
- Simple canal SD/HD/2K/UltraHD/4K
- Simple canal 3G-SDI Niveau A ou B DL, SMPTE 425

Sortie/video numérique :

- 1 x 12G-SDI BNC, SMPTE 259/292/424/2081/2082
- Simple canal SD/HD/2K/UltraHD/4K
- Simple canal 3G-SDI Niveau A ou B DL, SMPTE 425

Egalisation de câble :

Avec du câble de type Belden 1694A coaxial :

- 12 Gbps, 65m
- 6 Gbps, 125m
- 3 Gbps, 190m
- 1.5 Gbps, 200m
- 270 Mbps, 405m

Délai du signal vidéo :

La sortie vidéo est une version retardée et resynchronisée de l'entrée vidéo, à la même fréquence d'images, etc. La sortie vidéo n'est pas définie lorsqu'il n'y a pas de signal en entrée.

Latence vidéo, temps mesuré entre l'entrée vidéo et le connecteur de sortie vidéo :

- 12G = 3.2 µsec
- 6G = 3.2 µsec
- 3G Niveau A = 3.2 µsec
- 3G Niveau B-DL = 6.3 µsec
- HD (1.5 Gb) = 6.3 µsec
- SD (270 Mb) = 17.2 µsec

Entrées/sorties audio :

- Audio analogique symétrique, 1 connecteur femelle D 25 broches sur le convertisseur, entrée 4 canaux, sortie 4 canaux

Câble breakout fourni avec 1x connecteur mâle D 25 broches :

- 4 x connecteurs épanouis d'entrée XLR femelle
- 4 x connecteurs de sortie XLR mâles

Convertisseur audio numérique :

- 24 bits

Audio intégré :

- SMPTE 272M (SD) : 20 bits, 48 kHz synchrone
- SMPTE 299M (3G/HD) : 24 bits, 48 kHz synchrone
- L'audio intégré entrant peut être transmis, supprimé ou remplacé
- Jusqu'à 16 canaux pris en charge

Remarque : les formats 2048 x 1080p/PsF 29,97 et 30 prennent en charge un maximum de 8 canaux audio intégrés.

Latence audio du signal :

- Signal d'intégration 1 100 µsec
- Signal de désintégration 1 200 µsec

Niveaux audio analogiques :

Configuré via le logiciel Mini-Config :

- Pro 1 : 0 dBfs = +24 dBu
- Pro 2 : 0 dBfs = +18 dBu
- Pro 3 : 0 dBfs = +15 dBu
- Grand public 1 : 0 dBfs = +12 dBu

Interface utilisateur :

- Commutateur DIP externe
- Port USB utilisé avec le logiciel Mini-Config pour configurer l'appareil via PC/Mac.

Informations d'environnement :

- Dimensions : 147,32 x 78,74 x 25,4 mm
- Poids : 0,3 Kg
- Alimentation : +5-16VDC, 10 watts, alimentation requise, inclue avec le produit.
- Température d'exploitation : 0 jusqu'à 40 degrés C
- Température de stockage sécurisée : -40 jusquà 60 degrés C
- Humidité relative d'exploitation : 10-90% sans condensation
- Altitude d'exploitation : <3,000 mètres
