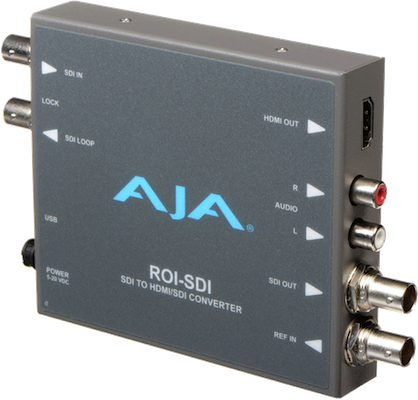

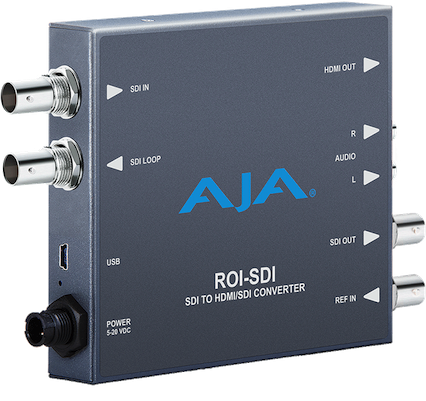

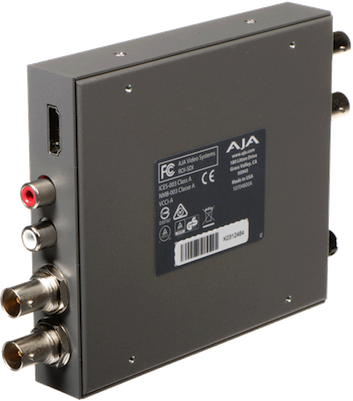

Le convertisseur de fréquences ROI-SDI permet une conversion de haute qualité avec extraction d’une zone d’intérêt (ROI) à partir d’une source 3G-SDI avec sorties simultanées HDMI et 3G-SDI. Avec un traitement incroyable de remise à l’échelle de l’image, un support étendu des conversions de rapports d’images et fonctions audio, ROI-SDI répond de manière exhaustive aux besoins grandissants d’adaptation des signaux vidéo pour tous types d’affichage et de flux de production SDI sans pour autant sacrifier le budget ou l’encombrement.


Région d’intérêt

Rotation des signaux source, personnalisation d’une portion de l’image ou modification de l’image source afin d’étendre les options créatives de ce qui a été enregistré par la caméra.

La connexion d’un ROI-SDI sur un ordinateur via un port USB permet d’utiliser le logiciel Mini-Config qui offre la possibilité de sélectionner de manière interactive une région d’intérêt à partir du signal original et d’avoir un contrôle total sur la mise à l’échelle ou résolution de sortie au moyen des algorithmes de redimensionnement de haute qualité AJA en vue d’obtenir une image avec la meilleure qualité possible.


Connectivité

ROI-SDI met en oeuvre une sortie 3G-SDI en transparence, permettant de conserver ainsi une connexion sur un moniteur externe tout en préservant les deux sorties 3G-SDI et HDMI après conversion ou mise à l’échelle. L’entrée de référence permet de verrouiller le signal 3G-SDI en sortie lors d’une utilisation au sein d’une régie ou infrastructure de production.


Audio

ROI-SDI accepte 8 canaux audio incorporés dans l’entrée 3G-SDI. La source audio et le routage sont sélectionnés dans le logiciel Mini-Config et incorporés dans les sorties 3G-SDI et HDMI. ROI-SDI propose aussi une sortie stéréo RCA pour de simples besoins d’écoute.


Caractéristiques techniques détaillées

Formats vidéo

- (HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
- (HD) 1920 x 1080i 25, 29.97, 30
- (SD) 1280 x 720p 50, 59.94, 60
- (SD) 625i 25
- (SD) 525i 29.97

Entrée de référence

L’entrée vidéo de référence prend en charge:

- 1080i tri-level sync
- 1080p tri-level sync
- 720p tri-level sync
- 625i blackburt
- 525i blackburt

Entrée vidéo

- 1 x 3G-SDI BNC, SMPTE-259/292/424

Sorties vidéo

- 1 x 3G-SDI BNC, en transparence
- 1 x 3G-SDI BNC, SMPTE-259/292/424
- 1 x HDMI Type A, HDMI v1.4

HDCP

- ROI n’encrypte pas la sortie HDMI avec HDCP

Sortie audio numérique

- 8 canaux audio 24 bits incorporés dans le flux SDI
- 2 ou 8 canaux audio 24 bits incorporés dans le flux HDMI

Sortie audio analogique

- 2 canaux analogiques sur connecteurs RCA

Contrôle utilisateur

- Port USB pour connexion du mni-converter (câble USB inclus) et réglages par le logiciel Mini-Config disponible pour Mac et Windows

Infos environnementales

- Dimensions: 146,31 x 102,11 x 22,86 mm (Largeur x Profondeur x Hauteur)
- Poids: 0,3 Kg
- Température d’exploitation: 0 jusqu’à 40 degrés Celsius
- Température de stockage (Eteint): -40 jusqu’à 60 degrés Celsius
- Humidité relative d’exploitation: 10-90% en l’absence de condensation
- Altitude d’exploitation: <3,000 mètres

Alimentation

- Alimentation externe AJA DWP-U-R1 (inclus)
- 100-240V, 50/60 Hz universel
- 5-20V DC régulé, 7 watts maximum

Garantie

- 5 ans par le fabricant (avec remplacement en échange standard)
