Le nouvel ATEM Constellation 8K est un mélangeur de production en direct Ultra HD, que vous pouvez transformer en mélangeur 8K ultra puissant grâce à ses nombreuses fonctionnalités.

Vous disposez de 4 M/E, de 40 entrées 12G-SDI, de 24 sorties aux 12G-SDI, de 4 DVE, de 16 incrustateurs, de 4 lecteurs multimédia, de 4 sorties multi view, de 2 SuperSource et de la conversion de normes sur toutes les entrées SDI.

Pour travailler en 8K, vous pouvez combiner toutes ses fonctionnalités et ainsi le transformer en puissant mélangeur 8K natif. Vous disposez également du réseau d’ordres intégré et d’un mixeur audio Fairlight à 156 canaux incluant un égaliseur et la dynamique. Ce mixeur audio est tellement puissant que vous pouvez connecter une console de mixage audio Fairlight.


Conçu pour les événements en direct d’envergure

Grâce à ses nombreuses entrées, l’ATEM Constellation est idéal pour les concerts et les festivals de musique, car vous pouvez positionner les caméras partout sur la scène pour une couverture exceptionnelle. Vous pourrez également bénéficier de toutes ces entrées et des quatre DVE lors d’événements sportifs afin de réaliser des compositions multicouches pour couvrir toutes les actions.

Le direct est le moyen le plus rapide de produire des émissions. Avec ses graphiques internes puissants et ses quatre incrustateurs chroma avancés ATEM, vous disposez de tout ce dont vous avez besoin pour les productions exigeantes.


Le mélangeur Ultra HD prêt pour le futur en 8K

L’ATEM Constellation est si grand que vous pouvez l’utiliser en tant qu’énorme mélangeur HD et Ultra HD, puis combiner instantanément toutes ses fonctionnalités afin de travailler en 8K native. Vous obtenez la puissance de 40 entrées 12G-SDI indépendantes lorsque vous travaillez en HD ou en Ultra HD, et lorsque vous basculez en 8K, ces 40 entrées se transforment en 10 entrées 8K 12G-SDI Quad Link.

Chaque entrée comprend même la up et cross-conversion. Vous pouvez donc commuter instantanément les normes vidéo 720p, 1080p, 1080i, Ultra HD et 8K. De plus, vous disposez de 4 multi view Ultra HD indépendants qui peuvent également se transformer en un multi view 8K pleine résolution. Même les incrustateurs, le DVE, le SuperSource et les incrustateurs en aval peuvent commuter en 8K natif.


Alimentation broadcast de pointe

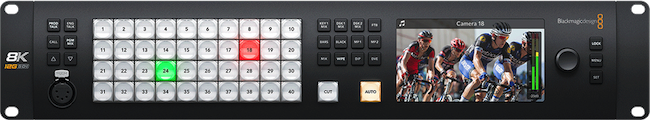

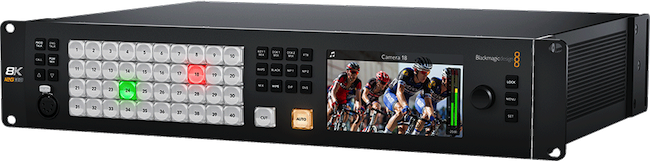

L’ATEM Constellation 8K comprend un boîtier de 2 unités de rack compact intégrant un panneau de contrôle. Ce panneau permet d’opérer le mélangeur, ce qui est essentiel durant l’installation et les situations d’urgence. Il intègre également un grand écran LCD pour visualiser la sortie programme et pour modifier les paramètres du mélangeur via les menus à l’écran.

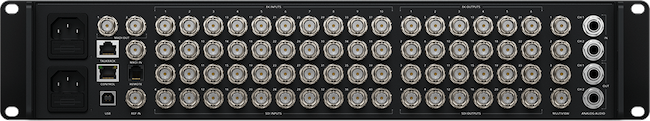

Bien qu’il ne mesure que 2 unités de rack, l’arrière du mélangeur possède 40 entrées 12G-SDI et 24 sorties aux 12G-SDI, mais aussi l’audio symétrique, Ethernet, le contrôle RS-422 et des entrées supplémentaires audio numérique MADI pour le mixeur audio interne Fairlight. Malgré sa puissance, l’ATEM Constellation est extrêmement silencieux grâce à son système thermique innovant et à ses trois ventilateurs basse vitesse.


40 entrées 12G-SDI avec conversion de normes

Vous disposez de 40 entrées 12G-SDI indépendantes, qui comprennent toutes leur propre convertisseur up et cross. Il est donc possible de convertir des sources 1080p et Ultra HD en 8K afin de vous en servir pour vos programmes en 8K.

Lorsqu’il est utilisé en HD ou en Ultra HD, vous pouvez connecter jusqu’à 40 sources différentes dans tous les formats jusqu’à 2160p60.

En 8K, connectez jusqu’à 10 sources 8K 12G-SDI Quad Link dans tous les formats jusqu’à 4320p60.

Vous pouvez même acheminer les canaux audio 1, 2, 3 et 4 en boucle depuis les entrées SDI 1 à 30 au deux sorties audio numérique MADI, afin de transférer l’audio de toutes les sources du mélangeur à un ingénieur du son en externe pour le mixage.


24 sorties 12G-SDI personnalisables

L’ATEM Constellation 8K est doté de 24 sorties 12G-SDI, qui sont routables indépendamment et complètement personnalisables. Ces sorties 12G-SDI ressemblent aux sorties auxiliaires, toutefois, elles sont plus puissantes car vous pouvez router n’importe quelle entrée SDI externe ainsi que toutes les sources internes à n’importe quelle de ces sorties.

C’est une solution assez polyvalente pour acheminer des flux de programme indépendants, des cleans feeds ou des sorties vers des projecteurs et des murs d'images sur scène. C’est comme si vous utilisiez plusieurs mélangeurs en même temps pour offrir un flux personnalisé à chacun.

Toutes les sorties 12G-SDI intègrent l’audio du programme. Vous disposez également d’une prise en charge du mix minus, du timecode intégré RP-188, du contrôle SDI pour caméra, du tally et du réseau d’ordres.


Comprend un multi view 8K avec libellés, tally et vumètres

Les multi view intégrés vous permettent de visionner plusieurs sources sur un seul moniteur. Vous disposez de 4 sorties multi view indépendantes qui peuvent être individuellement personnalisées ou transformées en un seul multi view 8K pleine résolution lorsque vous basculez en 8K.

Vous bénéficiez ainsi d'une qualité époustouflante que seul un multi view 8K peut offrir. De plus, toutes les entrées externes et sources internes peuvent être routées vers n’importe quelle fenêtre. En outre, chaque multi view peut être indépendamment configuré sur 4, 7, 10, 13 ou 16 fenêtres simultanées. Chaque fenêtre affiche l’état du signal, dont un libellé personnalisé, les vumètres et le tally.

Les quatre sorties multi view 12G-SDI prennent en charge la HD et l’Ultra HD jusqu'à 2160p60, et jusqu’à 4320p60 via 12G-SDI Quad Link lorsque vous commutez en 8K.


DVE 8K pleine résolution

L’ATEM Constellation possède 4 DVE Ultra HD indépendants, que vous pouvez combiner pour bénéficier d’un unique DVE 8K pleine résolution. Vous profitez ainsi d'une incroyable qualité, ainsi que du DVE pour positionner, redimensionner et mettre à l’échelle vos contenus en temps réel.

Le DVE vous permet de créer des effets d’image dans l’image professionnels avec des bordures 3D, des ombres et des lumières configurables. Vous pouvez également réaliser des transitions DVE avec des effets squeeze, push et swoosh pour rendre vos programmes encore plus vivants. Il est même possible d’associer des transitions DVE à des graphiques personnalisés pour créer vos propres transitions graphic wipe.


Réseau d’ordres broadcast professionnel

Pour permettre à votre équipe de communiquer efficacement, l’ATEM Constellation est doté d’un réseau d’ordres intégré complet. Ce dernier comprend un connecteur XLR à 5 broches pour casque à l’avant du panneau, et un connecteur expansion RJ12 à l'arrière pour le réseau d’ordres, afin de brancher des équipements standard Clearcom, RTS ou autres.

Vous bénéficiez d’un contrôle du réseau d’ordres en boucle pour la production et les ingénieurs, du contrôle de l’effet local pour entendre le micro du casque et du mix du programme.

L’ATEM Constellation prend également en charge le réseau d’ordres SDI sur les canaux SDI 15 et 16 pour communiquer dans les deux directions avec les caméras Blackmagic. Vous pouvez même utiliser les canaux 13 et 14 pour le réseau d’ordres dédié aux ingénieurs. Il est également possible de mixer le micro du réseau d’ordres dans le programme audio pour les voix-off.


Bibliothèque interne d’images et d’animations graphiques

La bibliothèque interne peut stocker des graphiques et des animations RGBA de qualité broadcast, que vous pouvez lire instantanément sur deux lecteurs multimédia. Les lecteurs multimédia apparaissent comme des sources additionnelles sur les entrées de l’ATEM Constellation 8K, vous n’avez donc pas besoin d’utiliser d’entrées SDI supplémentaires pour les graphiques.

Pour une qualité optimale, la bibliothèque de médias peut stocker jusqu’à 24 images 8K pleine résolution, ou 64 images aux formats HD et Ultra HD. Les clips animés pour les animations et les transitions stinger peuvent contenir 100 images RGBA en 8K, 400 images en Ultra HD et jusqu’à 1 600 images en HD 1080.

Vous pouvez facilement gérer tous vos médias depuis l’ATEM Software Control inclus, ou les télécharger directement depuis Photoshop à l’aide du plug-in ATEM Photoshop.


Nouvelles incrustations chroma ATEM en 8K

L’ATEM Constellation est idéal pour les bulletins d’information ou si vous travaillez avec des décors virtuels, car il possède 16 incrustateurs avancés pour des incrustations chroma ou en luminance de haute qualité. En plus d'être incroyablement performant, l’incrustateur chroma ATEM comprend un sélecteur de couleur pour échantillonner les couleurs de l’arrière-plan et générer automatiquement les paramètres d’incrustation.

Vous bénéficiez de contrôles précis pour les bordures et les reflets, ainsi que d’un correcteur de couleurs d’avant-plan pour adapter le « look » de la couche d’avant-plan à celle de l’arrière-plan, afin d'obtenir des compositions impeccables.

Les incrustateurs peuvent également être utilisés pour les incrustations de motifs et DVE. Et si vous décidez de travailler en 8K, vous bénéficiez toujours de quatre incrustateurs 8K pleine résolution.


Le premier mélangeur adapté à l’audio professionnel

L’ATEM Constellation 8K est le premier mélangeur de production en direct qui répond pleinement aux besoins des productions audio live professionnelles. Toutes les entrées SDI sont connectées à un mixeur audio Fairlight intégré, qui comprend un égaliseur paramétrique à 6 bandes, un compresseur, un limiteur, un expander et un noise gate sur chaque entrée.

Le mélangeur dispose même d’une connexion MADI pour brancher 32 canaux d’entrée au mixeur audio interne. Vous pouvez même connecter l’ATEM Constellation 8K à une console de mixage professionnelle Fairlight.

De plus, il offre 2 sorties MADI pour acheminer les canaux 1, 2, 3 et 4 des 30 premières entrées SDI à destination d’un ingénieur du son externe. Vous pouvez même mixer l’audio depuis des entrées analogiques, les micros du réseau d’ordres pour la voix-off, et bien plus.


Mixeur audio Fairlight professionnel

Grâce à son mixeur audio Fairlight intégré, l’ATEM Constellation vous permet de réaliser des mixages audio en direct extrêmement complexes. Le mixeur interne comprend 156 canaux, ce qui en fait le plus grand mixeur audio intégré à un mélangeur de production en direct.

80 canaux sont isolés depuis les entrées SDI, tandis que 64 canaux audio supplémentaires sont acheminés via l’entrée MADI. Chaque canal d’entrée est doté d’un égaliseur paramétrique à 6 bandes, d'un compresseur, d'un limiteur, d'un expander et d'un noise gate, ainsi que de la fonction pan.

Vous bénéficiez de canaux supplémentaires pour l’entrée analogique, le micro du réseau d’ordres et les lecteurs multimédia. L’audio peut être contrôlé via l’ATEM Software Control, un panneau de contrôle compatible avec Mackie ou une console audio Fairlight.


Spécifications techniques détaillées

Connexions

Nombre total d'entrées vidéo:

- 40 x jusqu’en Ultra HD / 10 x en 8K

Nombre total de sorties vidéo:

- 28 x jusqu’en Ultra HD / 7 x en 8K

Nombre total de sorties auxiliaires:

- 24 x jusqu’en Ultra HD / 6 x en 8K

Débits SDI:

- 1.5G, 3G, 6G, 12G

Nombre total d'entrées audio:

- 2 x jack symétrique de 1/4 pouce
- 1 x entrée MADI BNC à 32 canaux stéréo.

Nombre total de sorties audio:

- 2 x jack symétrique de 1/4 pouce
- 2 x sorties MADI BNC à 32 canaux stéréo.

- Connexions timecode: Aucune

Entrée de référence:

- Tri-Sync ou Black Burst.

Synchronisation de l’entrée vidéo:

- Sur les 40 entrées.

Fréquence d’images et convertisseurs de formats:

- Sur les 40 entrées.

Entrées vidéo SDI:

- 40 x commutables en 10 bits 720p, 1080i, 1080p, 2160p et 10 x 4320p.

Sorties audio supplémentaires:

- 1 x réseau d’ordres XLR à 5 broches.

Sorties audio SDI:

- 2 canaux intégrés à la sortie SDI sur toutes les sorties.

Entrées audio supplémentaires:

- 1 x réseau d’ordres XLR à 5 broches.

Sorties programme SDI:

- N’importe quelle des 24 sorties SDI.
- Sortie programme SDI down-convertie: Aucune

Sorties prévisualisation SDI:

- N’importe quelle des 24 sorties SDI.

Nombre de Multi Views:

- 4 x jusqu’en Ultra HD / 1 x en 8K

- Convertisseurs de fréquences d’images et de formats: 4
- Convertisseurs de fréquences d’images et de formats: Aucune

Connexion pour le panneau de contrôle:

- Ethernet prend en charge les normes 10/100/1000 BaseT.
- Permet une connexion directe entre le panneau et le châssis, ou via le réseau.

- Générateur de timecode interne: Oui

Sortie tally:

- Intégrée au produit GPI and Tally Interface de Blackmagic Design via la connexion Ethernet. (Produit vendu séparément).

Interface pour l'ordinateur:

- 1 x port USB 2.0.

Normes

- Normes vidéo SD: Aucune

Normes vidéo HD:

- 720p50, 720p59.94
- 1080i50, 1080i59.94
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94

Normes vidéo Ultra HD:

- 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p50, 2160p59.94

Normes vidéo 8K:

- 4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p50, 4320p59.94

Conformité aux normes SDI:

- SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M de niveau A et B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 et SMPTE 2082-10, SMPTE 2082-12.

- Échantillonnage vidéo: 4:2:2
- Précision des couleurs: 10 bits.
- Espace colorimétrique: REC 601, REC 709, REC 2020.

Commutation automatique SDI:

- Détection automatique entre le 3G‑SDI de niveau A et B , le 6G‑SDI et le 12G‑SDI. 2SI requis en mode 8K.

Fonctions avancées

Incrustateurs en amont:

- 16 x jusqu’en Ultra HD / 4 x en 8K avec incrustation chromatique/linéaire/en luminance.

Incrustateurs en aval:

- 4 x jusqu’en Ultra HD / 2 x en 8K

Incrustateurs chroma avancés:

- 16 x jusqu’en Ultra HD / 4 x en 8K

- Prise en charge du réseau d’ordres: Oui
- Prise en charge du mix minus: Oui

Incrustateurs linéaires/en luminance:

- 21 x jusqu’en Ultra HD / 7 x en 8K

Incrustateur de transition (Stinger/DVE):

- 4 Stinger, 4 DVE.

Nombre total de couches:

- 28 x jusqu’en Ultra HD
- 7 x en 8K

Générateurs de motifs:

- 21 x jusqu’en Ultra HD
- 9 x en 8K

- Générateurs de couleurs: 2

DVE avec bordures 3D & ombres portées:

- 4 x jusqu’en Ultra HD
- 1 x en 8K

Panneau de contrôle:

- Commutation d’urgence sur le panneau avant, logiciel ou panneau matériel en option.

Fenêtres routables:

- 64 x jusqu’en Ultra HD
- 16 x en 8K

Tally:

- Rouge pour le programme et vert pour la prévisualisation.
- Libellés représentant les sources sur les fenêtres: Oui

Monitoring Multi View

- 4 x 16 dispositions de Multi View possibles jusqu’à 64 fenêtres.
- Norme vidéo du Multi View: Sélection entre la HD, l’Ultra HD ou la 8K.

Lecteur multimédia

- 4 x jusqu’en Ultra HD / 1 x en 8K
- Canaux: Fill et key pour chaque lecteur multimédia.

Capacité de la bibliothèque de médias pour les images fixes:

- 64 x jusqu’en Ultra HD
- 24 x en 8K avec fill et key.

Capacité de la bibliothèque de médias pour les clips:

- 4 x jusqu’en Ultra HD
- 2 x en 8K avec fill et key.

- Longueur de clip maximale en HD 720 pour le lecteur multimédia: 3200 images.
- Longueur de clip maximale en HD 1080 pour le lecteur multimédia: 1600 images.
- Longueur de clip maximale en Ultra HD pour le lecteur multimédia: 400 images.
- Longueur de clip maximale en 8K pour le lecteur multimédia: 100 images.

Format des images fixes pour la bibliothèque de médias:

- PNG, TGA, BMP, GIF, JPEG et TIFF.
- Format des fichiers vidéo pour la bibliothèque de médias: Séquence TGA.

Media Pool Audio File Format:

- WAV, MP3 et AIFF.

Écran

- Interface: Résolution minimale du moniteur de 1366 x 768.

Panneau avant:

- Écran LCD HD intégré pour la vidéo
- 42 boutons LED pour la configuration et la commutation d’urgence
- 8 boutons source
- 4 boutons de transition
- 6 sélections pour le réseau d’ordres
- boutons de mixage, molette pour contrôler les menus et bouton de configuration, bouton de verrouillage sur le panneau avant.

Traitement

- Retard de traitement: < 7 lignes jusqu’en Ultra HD / 10 lignes en 8K
- Down-conversion: Aucune

Mixage audio:

- Mixeur à 156 canaux.
- Sélectionnable entre On/Off/Audio-Follow-Video.
- Mesure des niveaux et crêtes.
- Contrôle de gain principal.
- Égaliseur paramétrique à six bandes, dynamique dont expanseur, gate, compresseur et limiteur.

Logiciel

Panneau de contrôle inclus:

- Panneau ATEM Software Control inclus gratuitement pour Mac 10.13 High Sierra, Mac 10.14 Mojave ou une version plus récente et Windows 8.1 64 bits ou Windows 10 64 bits.

- Mises à jour logicielles: Via le port USB 2.0 en connexion directe sur les ordinateurs Mac OS ou Windows. Utilitaire ATEM Setup Utility fourni.

- Configuration: Au moyen du logiciel ATEM Software Control Panel, à l'exception de l'adresse IP du châssis qui doit être configurée par le logiciel ATEM Setup Utility connecté au châssis via USB.

Systèmes d'exploitation

- Mac 10.13 High Sierra,
- Mac 10.14 Mojave ou une version ultérieure.
- Windows 8.1 64 bits ou Windows 10 64 bits.

Alimentation requise

- Alimentation: 2 x 100 - 240 AC interne.
- Consommation d'énergie: 300W

Spécifications environnementales

- Dimensions: 482 x 336 x 90 mm
- Poids: 8,4 Kg
- Installation physique: 2 unités de rack
- Température d'utilisation: 0° à 40° C
- Température de stockage: -20° à 60° C (-4° à 140° F)
- Humidité relative: 0% à 90% sans condensation

Contenu de l'emballage

- ATEM Constellation 8K
- Logiciel et manuel sur carte SD
- Garantie fabricant limitée à 12 mois
