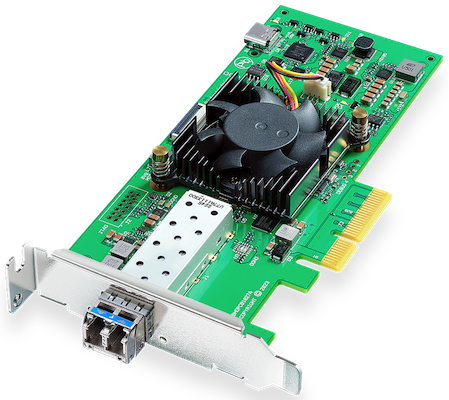

La carte DeckLink IP HD Optical offre 3 canaux d’acquisition vidéo et 3 canaux de lecture vidéo vers des systèmes broadcast IP 2110 via une connexion Ethernet à fibre optique basée sur SFP.

Elle est conçue pour fonctionner avec des vidéos de la plus haute qualité avec acquisition et lecture dans des formats vidéo populaires tels que Apple ProRes, DNxHD ou même le 10 bits non compressé. Les connexions DeckLink IP sont multidébits et prennent en charge les normes vidéo 525i, 625i, 720p, 1080i et 1080p jusqu’à 1080p60.


Spécifications techniques détaillées

Connexions

- Port fibre optique SFP+ 10G : 1 x 10GBASE-LR
- Ethernet 10G prend en charge 3 canaux d'entrée et 3 canaux de sortie, chacun jusqu'à 1080p60 avec 16 canaux audio.
- Interface pour l'ordinateur : PCI Express à quatre lignes de génération 2, compatible avec les fentes PCI Express à 4, 8 et 16 lignes.


Codecs pris en charge

- AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé.


Logiciel

Logiciel inclus :

- Media Express,
- Disk Speed Test,
- LiveKey,
- Blackmagic Desktop Video Utility,
- Pilote Blackmagic sur Mac OS et Windows.
- Media Express, Blackmagic Desktop Video Utility et pilote Blackmagic sur Linux.
- Mise à jour du logiciel interne : Firmware intégré au logiciel de pilotage. Chargement lors du démarrage ou par mise à jour logicielle.

Installation physique :

- PCI Express 4 lignes génération 2, compatible avec les fentes PCI Express à 4 et 8 lignes sur Mac OS, Windows et Linux.
- Les systèmes Mac OS nécessitent un ordinateur Mac Pro doté de fentes PCI Express.
- Consultez les pages d’assistance pour voir la configuration requise.


Logiciels compatibles

- DaVinci Resolve
- Fusion
- Final Cut Pro
- Adobe Premiere Pro
- Avid Media Composer
- Adobe After Effects
- Avid Pro Tools
- Steinberg Cubase
- Steinberg Nuendo
- Adobe Photoshop

Autres applications compatibles :

- The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & [REC]Marker, Zoom.

Comme ce sont des applications tierces et que leur prise en charge peut varier, veuillez consulter votre fournisseur de logiciels.


Normes vidéo

Normes vidéo SD :

- 525i59.94 NTSC, 625i50 PAL.

Normes vidéo HD :

- 720p50, 720p59.94, 720p60.
- 1080i50, 1080i59.94, 1080i60.
- 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59, 1080p59.94, 1080p60.
- 1080PsF23.98*, 1080PsF24*, 1080PsF25*, 1080PsF29.97*, 1080PsF30*.
* SDI PsF UNIQUEMENT

- Échantillonnage audio : Fréquence d'échantillonnage de normes de télévision de 48 kHz et 24 bits.
- Précision des couleurs : 4:4:4 RVB 8, 10 et 12 bits dans tous les modes jusqu’à 1080p30 et 4:2:2 YUV 8 et 10 bits dans tous les modes.
- Espace colorimétrique : REC 601, REC 709, REC 2020.


Conformité à la video IP

- SMPTE 2110-20 (Vidéo non compressée) : IGMP v2
- SMPTE 2110-21 (Mise en forme du trafic) : Émetteur : Narrow; Récepteur : Narrow, wide synchrone, asynchrone
- SMPTE 2110-30 (PCM) : Niveau de conformité audio : Niveau C
- SMPTE 2110-40 (Données auxiliaires) : Accès intégral à l’ensemble du stream de données auxiliaires SMPTE. Inclut RP 188/SMPTE 12M-2, le sous-titrage codé et les métadonnées statiques HDR.
- Protocole PTP : IEEE 1588-2008 (PTP v2), ST 2059-1, ST 2059-2
- Découverte et enregistrement NMOS IS‑04 : v1.3.2, Peer-to-peer via mDNS/DNS‑SD
- Gestion des connexions NMOS IS‑05 : v1.1.2
- NMOS BCP-002-01 : Groupement naturel
- NMOS BCP-004-01 : Capacités du récepteur


Traitement

- Conversion de l'espace colorimétrique : Encodeur matériel en temps réel.
- Effets en temps réel : DaVinci Resolve, effets internes Final Cut Pro. Effets Mercury Playback Engine d’Adobe Premiere Pro CC. Effets internes Avid Media Composer.


Installation physique

- PCI Express à profil bas.


Caractéristiques physiques

- Dimensions : 158 mm de longueur
- Poids : 105 g


Systèmes d'exploitation

- Mac 12.0 Monterey,
- Mac 13.0 Ventura ou une version ultérieure.
- Windows 10, 64 bits, Windows 11
- Linux


Alimentation requise

- Consommation d'énergie : 10 Watts.


Spécifications environnementales

- Température d'utilisation : 5° à 40° C (32° à 104° F)
- Température de stockage : -20° à 45° C (-4° à 113° F)
- Humidité relative : 0% à 90% sans condensation


Contenu du produit :

- DeckLink IP HD Optical
- Module et logement fibre optique SFP+ 10GBASE-LR
- Support pour les cartes à profil bas
- Pack de bienvenue avec un QR code pour télécharger le logiciel.
- Garantie : Garantie fabricant limitée à 3 ans
