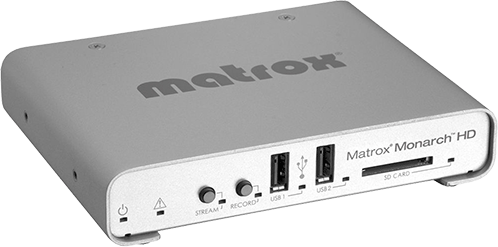

Le Matrox Monarch HD est un périphérique de diffusion et d'enregistrement avec entrées/sorties HDMI capable de diffuser les évènements en direct et d'enregistrer le flux programme pour la post-production ou stockage local simultanément. Les fonctions de diffusion et d'enregistrement sont complètement indépendantes l'une de l'autre, et de ce fait, la qualité d'enregistrement n'est pas affectée par la bande passante disponible pour la diffusion, et de plus, les réglages d'enregistrement peuvent être manipulés sans interférences pour les opérations de diffusion. Les fichiers enregistrés sont disponibles à tout moment lors d'une diffusion et peuvent même être utilisés comme fichiers complémentaires en diffusion.

Monarch HD fabrique des flux H.264 avec conformité RTSP/RTMP à partir de n'importe quelle source HDMI au moyen d'un encodeur intégré, associé à un scaler 10 bits haute qualité ainsi qu'un composant de désentrelacement. Il enregistre les flux en diffusion comme fichiers H.264 MP4 avec deux canaux audio AAC incorporés vers une carte SD optionnelle, un disque dur USB ou un point d'accès de stockage réseau. Les points de partage des stockages réseaux sont pratiques dans le cas de figure ou de multiples utilisateurs ont besoin d'accéder aux fichiers enregistrés. Les débits de données en diffusion peuvent être configurés jusqu'à 20Mbps et les débits d'enregistrement jusqu'à 30Mbps. Vous pouvez diffuser à destination de votre propre serveur ou des CDNs comme YouTube.

Les débits de données, les résolutions ainsi que d'autres paramètres de fonctionnement sont accessibles au moyen d'une application web nommée Command Center. Au moyen d'une connexion Ethernet du Monarch HD vers un routeur, Command Center est disponible sur un smartphone, une tablette ou un ordinateur. Il est possible de piloter jusqu'à quatré unités de Monarch HD depuis Command Center simultanément. Les fonctions de diffusion, début/arrêt de l'enregistrement sont possibles à partir de boutons sur le panneau avant.

Monarch HD fonctionne sur une base de système Linux qui n'est pas vulnérable aux mécanismes de mises à jour automatiques ou d'échanges non programmés avec des serveurs tierce parties.

Monarch HD n'intègre pas de ventilateur, consomme un minimum d'énergie et dispose d'un connecteur d'alimentation verrouillable. Il peut être installé et utilisé sur le bureau et trois unités peuvent être installés dans un rack 1U.


Spécifications techniques détaillées

Entrée vidéo HDMI

Progressive:
- 1920 x 1080 @ 60/59.94/50/24/23.98 ips
- 1280 x 720 @ 60/59.94/50 ips

Entrelacé:
- 1920 x 1080i @ 29.97/25 ips

Le format de l'entrée vidéo est détecté automatiquement.

Sortie vidéo HDMI

- Transparence du signal vidéo en entrée
- Latence d'une image entre l'entrée et la sortie

Entrée audio

- Traitement des deux premiers canaux audio incorporés dans le flux HDMI sur l'entrée
- Entrée audio stéréo analogique asymétrique via connecteur jack 3.5mm
- Niveau ligne

Sortie audio

- Transparence des canaux audio incorporés dans le signal HDMI
- Sortie audio stéréo analogique asymétrique via connecteur jack 3.5mm

Encodeur vidéo

- Encodeur H.264/MPEG-4 Part 10 (AVC)
- Résolutions: configurables au choix entre 96 x 96 jusqu'à 1920 x 1080

Débits de données vidéo:
- 100 kbps jusqu'à 30 Mbps pour l'enregistrement
- 100 kbps jusqu'à 20 Mbps pour la diffusion

Lorsque les résolutions d'encodage et de diffusion sont supérieures à 1280 x 720, les paramètres d'encodage doivent être identique pour les deux traitements. Des réglages indépendants d'enregistrement et de diffusion sont disponibles lorsques les résolutions d'enregistrement ou de diffusion sont inférieures ou égales à 1280 x 720.

Fréquences d'images en encodage:
- Les fréquences d'images d'encodage qui représent 1:1, 1/4, et 1/4 des images sur l'entrée sont supportées
- La fréquence d'images maximale est de 30 ips lorsque la résolution d'entrée est de 1920 x 1080

- Profils d'encodage: Baseline, Main et High
- Réglages d'encodage: support des niveaux 2.0, 3.0, 3.1, 4.0, 4.1
- Structure et taille de GOP IBP: support des débits variables avec filtre De-blocking

- Encodeur audio: MPEG-4 AAC
- Format d'encodage audio: Standard AAC-LC
- Fréquence d'échantillonage: 44.1 et 48 kHz si acquisition depuis sources analogiques
- Canaux audio: 2 canaux stéréo (L/R)
- Débits de données audio: de 96 kbps jusqu'à 256 kbps

- Scaler: haute qualité 10 bits avec désentrelacement
- Filtre bruit avancé: disponible à la fois sur les opérations de diffusion et enregistrement
- Format d'enregistrement: MP4 avec deux canaux AAC incorporés

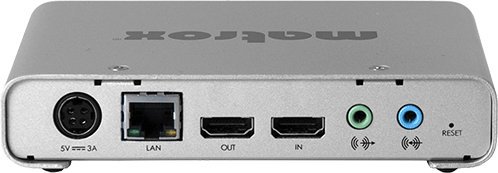

- Interface réseau: connecteur RJ45 pour Ethernet 10/100/1000 Base-T Ethernet avec adresse statique ou dynamique DHCP

Protocôles:
- RTMP, RTSP/RTP
- Support IPv4
- Unicast et Multi Unicast

Interface utilisateur:
- Contrôle web via un navigateur standard sur PC ou Mac

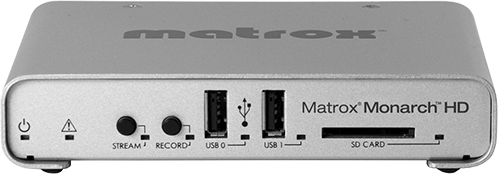

- Boutons en façade pour diffusion et début/arrêt enregistrement

Stockage:
- 2 connexions USB 2.0
- Prise en charge du système de fichiers NTFS
- Monarch HD supporte l'écriture sur les périphériques USB 3.0 à la vitesse de l'USB 2.0
- Connecteur pour carte SD: supporte les cartes SD et SDHC
- Point de partage réseau: support pour écriture sur les dossiers partagés d'ordinateurs disponibles sur le réseau via les protocoles NFS ou partage Windows

Transport et stockage:
- Altitude de fonctionnement maximale : 3000 m
- Altitude de transport maximale: 12000 m
- Taux d'humidité de stockage: 5 jusqu'à 95% d'humidité relative (sans condensation)
- Température de fonctionnement: 0 jusqu'à 40°C
- Taux d'humidité de fonctionnement: 20 jusqu'à 80% d'humidité relative (sans condensation)
- Dimensions: 14.2 x 10.9 x 3 cm
- Poids: 300 gr (hors alimentation externe)

Alimentation:
- Universelle: 100-240 V AC, 0.5A
- Fréquence: 50-60 Hz
- Connecteur d'entrée: adaptateur AC/DC externe - IEC320-C14
- Sortie: +5 VDC, 3A max
- Consommation totale: 15 W
- Connecteur d'alimentation DIN4 verrouillable
